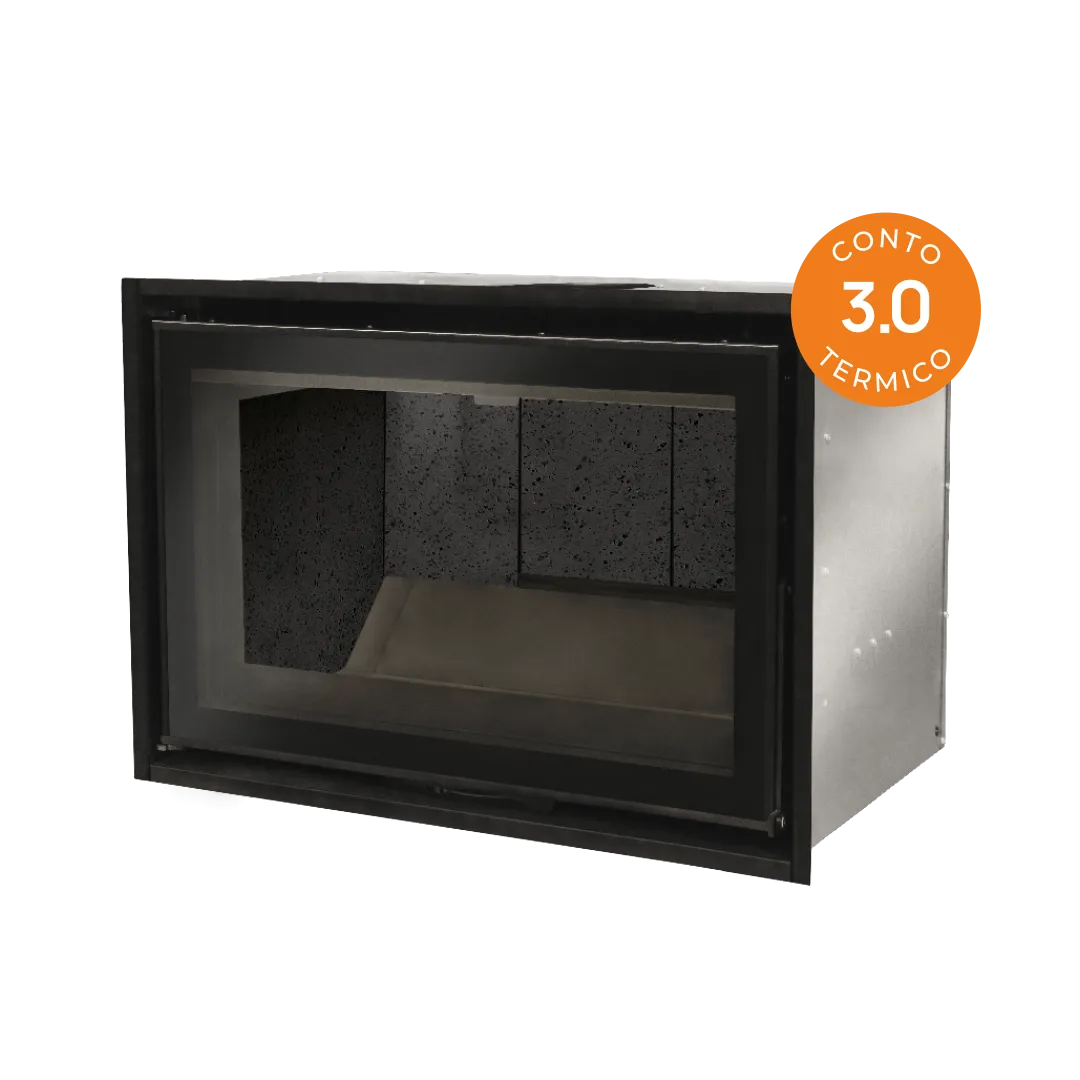

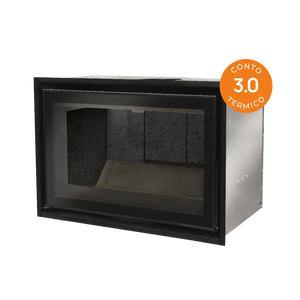

L'Inserto Visual 70 Hp con Kit Airclima e un caminetto a legna da incasso pensato per chi cerca il riscaldamento a fiamma viva senza rinunciare al controllo della combustione e alla resa termica. La camera di combustione in ghisa e Scamolex distribuisce il calore in modo uniforme e trattiene le temperature elevate necessarie a una combustione pulita, mentre il vetro frontale ampio mantiene la vista sulla fiamma protagonista dell'ambiente in cui viene installato.
Il mantello convettivo integrato raccoglie l'aria fredda dal basso, la riscalda a contatto con la camera di combustione e la restituisce nella stanza per convezione naturale. Il sistema puo essere integrato con il kit di ventilazione AIR clima Visual+ e con il modulo Wi-Fair, che aggiungono una spinta di ventilazione forzata e la gestione da remoto del flusso d'aria calda, opzioni utili quando si vuole distribuire il calore anche verso ambienti attigui.
La porta e a chiusura ermetica reversibile: la tenuta stagna limita le dispersioni e ottimizza la resa dei fumi verso la canna fumaria, mentre la reversibilita consente di adattare il verso di apertura alle esigenze di installazione.
Materiali e costruzione
La camera di combustione e realizzata in ghisa abbinata a pannelli in Scamolex, materiale refrattario che assorbe e restituisce calore mantenendo alte temperature interne anche a fuoco ridotto. Il piano fuoco in ghisa resiste alle sollecitazioni termiche ripetute dei cicli di accensione e spegnimento. L'interno Terranera REVOLVE utilizza un registro di combustione a movimento circolare che regola l'afflusso d'aria alla fiamma, favorendo una combustione piu completa e riducendo la formazione di incrostazioni sul vetro.
Funzionamento e dotazioni
Il funzionamento base e a convezione naturale: l'aria calda circola senza bisogno di elettricita, un vantaggio in caso di interruzioni di corrente. La maniglia di apertura e dotata di sistema mano fredda, che isola il calore trasmesso dalla struttura durante le operazioni di apertura e chiusura della porta. La tecnologia NATUR clima genera un flusso di aria calda descritto dal produttore come potente e silenzioso, distribuito nell'ambiente senza il rumore tipico dei sistemi a ventilazione meccanica continua.
Per chi desidera una distribuzione del calore piu attiva, gli optional AIR clima e Wi-Fair aggiungono ventilazione forzata e controllo remoto, elementi da valutare in fase di progettazione dell'impianto insieme all'installatore.
Installazione e collegamento fumi
L'uscita fumi ha un diametro di 160 mm, misura da verificare con la canna fumaria esistente o da progettare in caso di nuova installazione. Le dimensioni compatte dell'inserto (49 cm di altezza, 75 cm di larghezza e 45 cm di profondita) ne facilitano l'incasso in strutture murarie o rivestimenti preesistenti dimensionati per apparecchi di questa taglia. Il peso di 90 kg richiede un supporto strutturale adeguato durante il posizionamento.
Specifiche tecniche
| Caratteristica | Valore |
|---|---|
| Dimensioni ( L x H x P ) | 750x490x450 mm |
| Camera di combustione | ghisa + terranera, 580 x 310 mm |
| Peso | 108 kg |
| Diametro uscita fumi | Ø 160 mm |
| Numero uscite aria | 2 |
| Rendimento | 85,1 % |
| Potenza totale | 9,8 kW |
| Potenza nominale | 8,3 kW |
| Consumo orario | 2,15 kg/h |
| Lunghezza massima ceppi legna | 30 cm |
| Certificazione ambientale | 5 stelle |
| Conto termico | Si |
